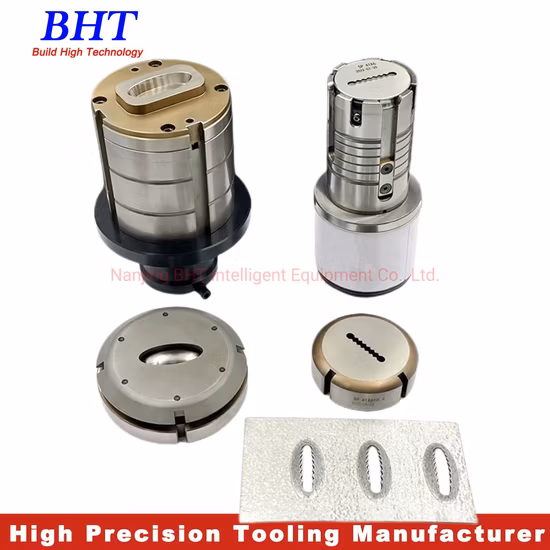

Herramienta punzonadora de torreta Amada / Yawei de forma dentada de extrusión

Descripción general Descripción del producto Procesamiento y fabricación Fotos detalladas Embalaje y envío Clientes de B

Enviar Consulta

Overview

Información básica.

N º de Modelo.	bhtie-869
Tecnología de fabricación	Tecnologia computacional
Tecnología de cavidades de molde	Fresado CNC
Velocidad de fresado	Alta velocidad
Método de detección de piezas	Medición de NC de tres ejes
Servicio postventa	Problemas de calidad, reemplazo gratuito
Dureza	HRC62-63
Máquinas de aplicación	Amada/Baykal/Durma/Yawei/LVD/Yangli/Tailift/Jfy
Tolerancia de perforación	0, +0,01 mm
Material del troquel	M2, D2, Skh, SKD
Revestimiento	Estaño/Ticn
Material de perforación	M2, D2, Skh, SKD
Paquete de transporte	Caja de madera gruesa con película de burbujas de aire en el interior
Especificación	Estaciones A, B, C, D, E
Marca comercial	BHTIE
Origen	Porcelana
Código hs	8207300090
Capacidad de producción	168000 PCS por mes

Descripción del Producto

1) Marca de máquinas perforadoras de torreta disponibles	Amada, Baikal, Ermaksann, Durmazlar, Bystronic, Gasparini, Haco, Imal, LVD Ivan, LVD, Mecos, Megobal, Trumpf-Punch Machine, Salvagnini, Safan, Murata (Wiedemann), Tailift, Yawei, Yangli, JFY, YSD, etc. ...
2).Ventajas de las herramientas BHT	Teniendo en cuenta los deseos de nuestros clientes, cada día trabajamos para satisfacer las necesidades de nuestros clientes, para aumentar nuestra gama de productos y la calidad de nuestras herramientas. √ Producimos nuestras herramientas de punzonado a partir de acero de alta velocidad M2 (SKD), D2 (SKH). Las superficies de trabajo están preciosamente rectificadas, el estándar será el endurecimiento total de todo el cuerpo, la dureza puede alcanzar HRC61-63. √ tenemos más de 17 años de experiencia en la fabricación de herramientas de perforación. √ Nuestra fábrica de herramientas de perforación tiene un total de 102 personas, en total tiene alrededor de 150 juegos de máquinas de procesamiento para herramientas de perforación. Ahora la mayoría de las máquinas son CNC y de los principales fabricantes locales de China, pero también tenemos 8 juegos de máquinas de procesamiento. de Japón y Europa, como el centro de mecanizado CNC de MIKRON, la electroerosión CNC de Sodick, etc. antes de enviar a nuestros clientes.
3) CONTRAMEDIDA DE VIDA PARA HERRAMIENTAS
	PROCESAMIENTO Recubrimiento ESTAÑO / TICN
	PUNZÓN ESTRECHO Hay un tipo de punzón, como el tipo estrecho, el tipo de extremo abierto, el tipo súper estrecho, etc., que dificultan la rotura al acortar la longitud efectiva del punzón y aumentar la fuerza del punzón.
	PROCESAMIENTO DE PLACAS GRUESASUna herramienta que proporciona un alivio cónico en el punzón y reduce el agarrotamiento y el contacto con el material.
OTRAS CONTRAMEDIDAS DE VIDA-.Comprobación de desalineación de la estación de la torreta y desgaste de la llave de la torreta, etc.-.Uso combinado con herramientas para medidas de extracción de virutas.-.Implementación de reafilado temprano.-. Coloque un pequeño redondeo en la esquina del punzón cuadrado/rectangular. Como contramedidas para la vida útil de la herramienta, se recomienda seleccionar una herramienta que sea aceptable para las condiciones de procesamiento, como la calidad y el espesor del material.
4). MATERIAL PARA HERRAMIENTAS
La selección del material de la herramienta (tipo de material) es muy importante en términos de la calidad del producto procesado y la vida útil de la herramienta (costo de procesamiento). En esta ocasión, resumimos el material típico para herramientas.
Utilizamos el siguiente material para el cuerpo del punzón: D2 (SKD), M2 (SKH)
Utilizamos el siguiente material para troquelar. D2, M2 (SKH) mejorado

5). LIQUIDACIÓN APROPIADA DE REFERENCIA Holgura = espesor del material x relación de holgura
Material	Relación de liquidación		Resistencia a la tracción (N/mm2)
	Máquina servohidráulica	maquina mecanica
Acero dulce (laminado en frío)	0,2-0,25	0,15	Más de 270
Acero dulce (rollo caliente)
Inoxidable (Duro)	0,25-0,3	0,2	Más de 520
Inoxidable (suave)			Más de 450
Aluminio (suave)	0,15-0,2	0.1	Más de 95
Aluminio (duro)			Más de 215
Cobre	0,2-0,25	0,15	Más de 275
Latón	0,2-0,3	0,2	Más de 410
Acero de alta resistencia			Más de 590
-.La resistencia al corte debe ser aproximadamente el 80% de la resistencia a la tracción como guía. -. Multiplique x 1,4 por el resultado del cálculo en caso de que el espesor sea superior a 3,2 mm. -. Calcule en función del número de resistencia al corte y resistencia a la tracción del material que no se especifica en la tabla de la izquierda. -. Si hay una pieza de trabajo, realice el punzonado y compre el espacio libre adecuado consultando la siguiente tabla. -. El espacio libre mínimo depende de las especificaciones de la máquina. Consulte también las especificaciones de la máquina.

6). NOMBRE DE LAS PIEZAS DEL HERRAMIENTA ESTÁNDAR
HERRAMIENTAS DE TORRETA GRUESA	1. CUERPO DEL PUNZÓN, MORIR Perfora la pieza de trabajo en el punzón y el troquel.
	2. SEPARADOR Una pieza que sujeta la pieza de trabajo durante el procesamiento. Después del procesamiento, el borde del punzón se retira de la pieza de trabajo en esta parte.
	3. GUIA Introducir esta pieza en la torreta y sujetar y guiar el cuerpo del punzón.
	4. CABEZA Parte que recibe directamente la fuerza del golpeador y la transmite al conductor y al cuerpo del punzón. En el caso de la herramienta de diámetro pequeño, gírela para ajustar la longitud del punzón.
	5. MUELLE Sostenga la pieza de trabajo durante el procesamiento y retire el borde del punzón del trabajo después del procesamiento. Utilice un resorte helicoidal, un resorte de uretano, un resorte de disco, etc.
	6. CONDUCTOR La pieza para sujetar el cuerpo del punzón. Además, agregue una cuña entre el impulsor y el punzón y ajuste la longitud del punzón. En el caso de Protech, el ajuste es posible sin cuñas.
	7. En esta parte se adjuntaría la Guía del RETENEDOR. También sirve para sujetar el resorte.
	8. BOTE DE RESORTE Una combinación de cabeza, resorte y collar de retención. Es posible ajustar la longitud de la herramienta sin herramientas.
HERRAMIENTAS TIPO MURATA	1.SOPORTE DEL PUNZÓN Sujeta el cuerpo del punzón. La parte superior del soporte estaría conectada directamente al Press Ram
	2.CUERPO Se introduce en la torreta y sirve de guía para el portapunzones.
	3.LLAVE Colocar la torreta y el soporte. También sirve para mantener la herramienta en su lugar cuando está unida a la torreta.

7). FÓRMULAS DE CÁLCULO UTILIZADAS FRECUENTEMENTE EN CHAPA METÁLICA
CÁLCULO DE TONELAJE En la máquina punzonadora, el tonelaje permitido dependiendo de la máquina. Utilice la siguiente fórmula de cálculo para evitar un exceso de tonelaje.

CÁLCULO DE LA DIMENSIÓN PREVIA AL AGUJERO PARA EL FORMADO
Al procesar el conformado, los preagujeros pueden procesarse como preprocesamiento. En ese caso, calcule los agujeros previos consultando la siguiente fórmula de cálculo

CONSEJO SOBRE UN PUNTO: Aunque la forma del encofrado es la misma, la dimensión previa al orificio sería diferente según el material. Se recomienda probar el mecanizado con referencia a la ecuación anterior para obtener la dimensión adecuada antes del orificio.

8). Aplicaciones ESPECIALES

Procesamiento y Fabricación

Centro de máquinas CNC, electroerosión, WEDM, rectificadoras CNC, fresadoras CNC, más de 100 juegos, en su mayoría importados de Europa y Japón. No solo para nuestro propio diseño de herramientas, fabricación de herramientas y mantenimiento de herramientas, BHT también brinda servicio de mecanizado OEM para nuestros clientes internacionales.

Equipos de prueba de herramientas BHT: CMM 2,5 dimensiones (precisión: 0,001 mm), microscopio (precisión: 0,001 mm), proyector de perfiles (precisión: 0,001 mm), CMM 3 dimensiones (precisión: 0,001 mm), probador de dureza, calibradores, micrómetro, Transportador, medidor de altura, indicador de cuadrante, medidor de espesor de recubrimiento, etc.

Fotos detalladas

Embalaje y envío

Clientes BHT

BHT ha exportado los productos a 65 países (Alemania, Suecia, Hungría, Italia, Países Bajos, España, Portugal, República Checa, Lituania, Serbia, Grecia, Malta, Austria, Kosovo, Turquía, Ucrania, Albania, Estonia, Bielorrusia, Bulgaria, Bosnia, Croacia, Rumania, Estados Unidos, Brasil, Argentina, México, Bolivia, Colombia, Canadá, Perú, Chile, Australia, Nueva Zelanda, Ruanda, Egipto, Sudáfrica, Tanzania, Nigeria, Botswana, Mauricio, Rusia, Vietnam, India, Irán, Singapur, Uzbekistán, Tailandia, Sri Lanka, Bangladesh, Malasia, Kazajstán, Filipinas, Bahrein, Pakistán, Emiratos Árabes Unidos, Kuwait, Arabia Saudita, Sudán, Jordania, Omán, Qatar, Siria, Israel, Yemen)
